JF118,JF103動態平衡閥

產品名稱：	動態平衡閥	產品型號：	JF118、JF103
公稱通徑：	DN50～DN800	功能作用：	控制流量
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭式、對夾式
適用溫度：	-0ºC～+80ºC	驅動方式：	自動變化阻力系數
閥體材質：	球墨鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

JF118、JF103動態平衡閥跟據系統工況變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地控制通過的流量保持一個常值。動態平衡閥使閥膽能根據水系統不時的壓差變化而變化，保證不會超過原先設定的水流量并吸收過量的壓差，從而實現整個水系同壓力和流量的自動平衡。動態平衡閥在應用中，隨著系統管道壓力的波動，平衡閥內閥自動的上下運動以改變開度，從而保持管道的流量始終不變。

結構特點

1、動態平衡閥在流量自動調節時無須任何外部能量。
2、在自動的調節設備或管道流量達到所要求的設計流量。
3、緊湊的設計節省了安裝空間
4、簡化了設計時管道系統的計算工作量
5、安裝工作方便快捷
6、動態平衡閥系統運行前無須進行平衡調試
7、不銹鋼閥膽確保了閥門的耐腐蝕能力強，工作壽命長。

工作原理

1、動態平衡閥可稱為固定式動態平衡閥有法蘭和對夾的兩種，閥體內安裝多個閥芯，其閥芯決定流量，因此出廠前通常就把流量設定好 ，即可使系統流量自動恒定在要求的設定值；選用動態平衡閥時，應首先進行水力計算，確定流量、壓差范圍。

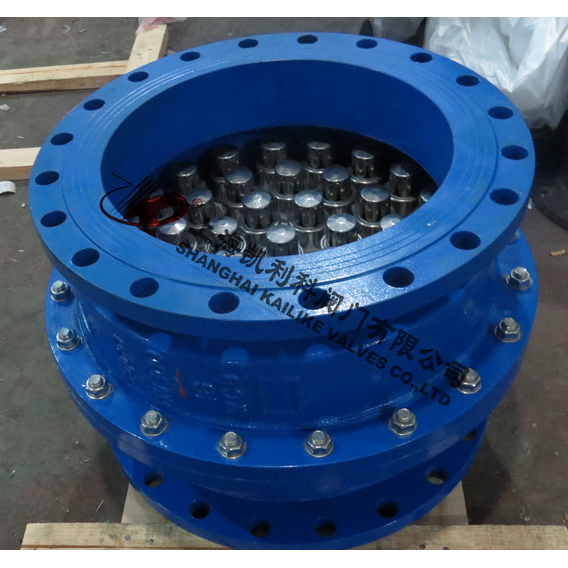

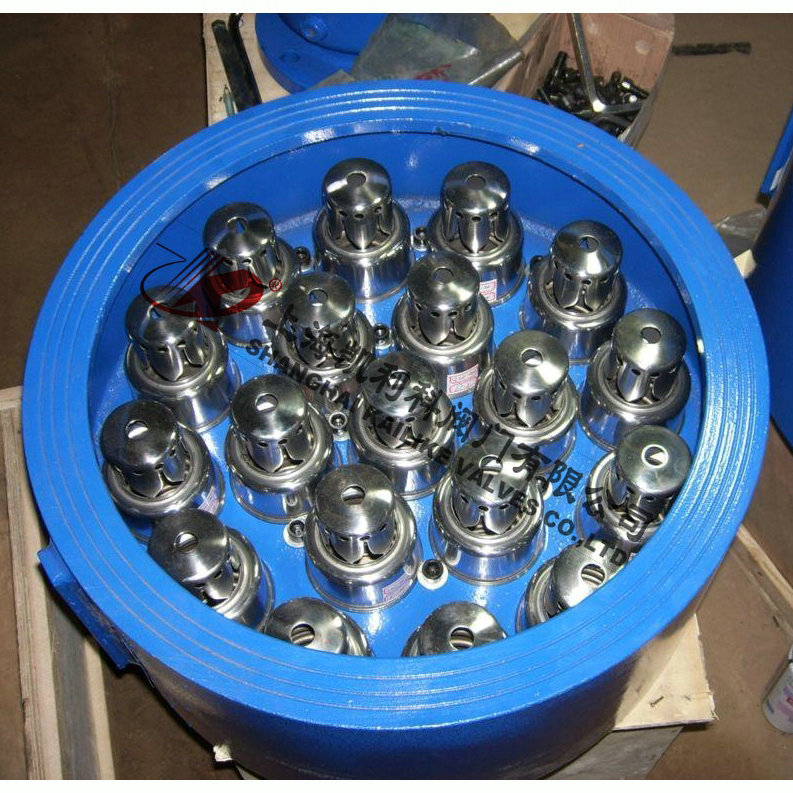

2、動態平衡閥采用鑄鋼、球墨鑄鐵鑄造而成，可分為左右閥體法蘭用螺栓、螺母固定。法蘭中部夾有固定板及O型圈(丁睛橡膠 (N220SH))，板上有多個同樣大小的圓孔可固定閥膽。閥膽采用不銹鋼 (304-2B)、銅質，表面鍍錫鎳合金；閥膽具自清潔、抗堵塞功能。
3、動態平衡閥可在工作壓差范圍內精確的控制管路流量，使整個系統能時刻保持平衡。無需對整個管道進行繁瑣的阻力計算。無需人工調節，可省去大量人力,安裝空間也不受限制，同時也避免了人為的破壞性調節。能夠防止因流量過大而造成對設備的損耗，提高設備的耐用性和安全性。使整個水系統簡潔、可靠，無須安裝同程管道，節省初投資、安裝及材料費用。

技術參數

1.固定閥膽式結構；
2.軸流型設計；
3.標準測量口,可接各種流量測試設備；
4.流量控制誤差：±5%
5.公稱通徑：DN50-DN800
6.公稱壓力：PN10、PN16、PN25
7.工作溫度：-10℃—120℃
8.閥膽材料：不銹鋼(304-2B)
9.彈簧材料：不銹鋼(1Cr18Ni9)

壓差與流量范圍

通經DN(mm)	壓差范圍	流量范圍(m3/h)	最大閥膽數量(個)
50	15-150	3.2-30	1
	22-210	4.0-36
	33-330	5.0-46
	90-900	8.0-75
65	15-150	3.2-30	1
	22-210	4.0-36
	33-330	5.0-46
	90-900	8.0-75
80	15-150	3.2-30	1
	22-210	4.0-36
	33-330	5.0-46
	90-900	8.0-75
100	15-150	3.2-60	2
	22-210	4.0-72
	33-330	5.0-92
	90-900	8.0-150
125	15-150	3.2-150	3
	22-210	4.0-180
	33-330	5.0-138
	90-900	8.0-225
150	15-150	3.2-150	5
	22-210	4.0-180
	33-330	5.0-230
	90-900	8.0-375
200	15-150	3.2-240	8
	22-210	4.0-288
	33-330	5.0-368
	90-900	8.0-600
250	15-150	3.2-390	130
	22-210	4.0-468
	33-330	5.0-598
	90-900	8.0-975
300	15-150	3.2-600	20
	22-210	4.0-720
	33-330	5.0-920
	90-900	8.0-1500
350	15-150	3.2-690	23
	22-210	4.0-828
	33-330	5.0-1058
	90-900	8.0-1725
400	15-150	3.2-900	30
	22-210	4.0-1080
	33-330	5.0-1380
	90-900	8.0-2250
450	15-150	3.2-1110	37
	22-210	4.0-1332
	33-330	5.0-1702
	90-900	8.0-2775
500	15-150	3.2-1410	47
	22-210	4.0-1692
	33-330	5.0-2162
	90-900	8.0-3525
600	15-150	3.2-1920	64
	22-210	4.0-2304
	33-330	5.0-2944
	90-900	8.0-4800
800	15-150	3.2-2850	95
	22-210	4.0-3420
	33-330	5.0-1370
	90-900	8.0-7125

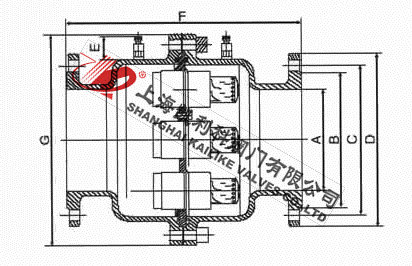

外形結構圖



主要外形尺寸

口徑	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	重量(Kg)
DN50	99	125	165	38	239	218	16
DN65	118	145	185	38	239	218	19
DN80	132	160	200	38	239	218	22
DN100	156	190	235	38	365	270	38
DN125	184	220	270	38	365	295	46
DN150	211	250	300	38	410	354	66
DN200	274	310	360	38	435	416	96
DN250	330	370	425	38	456	488	128
DN300	389	430	485	38	466	565	187
DN350	448	490	555	38	479	700	249
DN400	503	550	620	38	504	790	356
DN450	548	640	670	38	517	800	418
DN500	609	660	730	38	520	880	518
DN600	720	770	845	38	554	1050	718
DN800	928	990	1085	38	557	1260	865

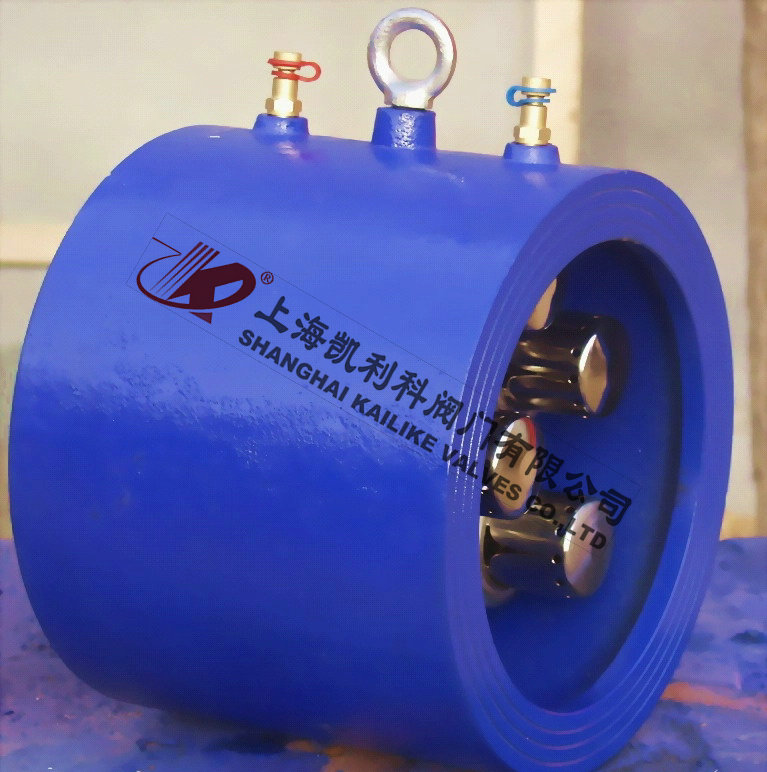

外形結構圖



主要外形尺寸

口徑/A	B	C	D	重量/KG
65	188	18	152	7.62
80	263	200	223	11.58
100	267	220	223	12.38
125	271	250	223	16.5
150	271	280	223	24.11
200	287	360	223	41.62
250	29	42	223	58.09
300	311	51	223	93.27
350	319	55	223	108.17

壓差與流量范圍

口徑	最少閥芯數	最多閥芯數	P范圍	流量(m3/h)	最小壓差
65	1	1	14-220	2-18	14
65	1	1	35-410	3-27	35
80	1	1	14-220	16-31	14
80	1	1	35-410	19-38	35
100	1	1	14-220	16-31	14
100	1	1	35-410	19-38	35
125	1	2	14-220	16-61	14
125	1	2	35-410	19-77	35
150	1	4	14-220	16-122	14
150	1	4	35-410	19-154	35
200	2	7	14-220	32-215	14
200	2	7	35-410	38-270	35
250	4	11	14-220	64-338	14
250	4	11	35-410	77-425	35
300	6	15	14-220	95-460	14
300	6	15	35-410	115-580	35
350	10	19	14-220	160-580	14
350	10	19	35-410	190-730	35
