Q41F-10S塑料球閥適用于帶腐蝕性介質的輸送過程的截流，根據不同材質溫度-14℃～100℃、-40℃～140℃。密封圈采用F4。耐腐性能優異，延長使用壽命。轉動靈活、使用方便。整體式球閥泄漏點少，強度高，連接式球閥裝拆方便。
| 產品名稱： | 塑料球閥 | 產品型號： | Q41F-10S |
| 公稱通徑： | DN15～DN200 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～4.0Mpa | 連接方式： | 法蘭、外螺紋、承插焊 |
| 適用溫度： | -20ºC～+180ºC～425ºC～550ºC | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | PVDF、CPVC、UPVC、PVC、RPP 、ABS | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣體、腐蝕性液體等 | 生產廠家： | 上海凱利科閥門有限公司 |

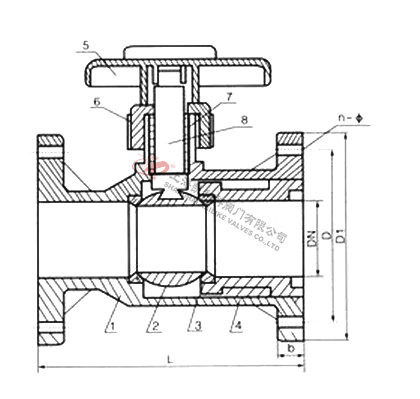

| NO | 名稱 | 材質 |
| 1 | 閥體 | FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS |
| 2 | 球 | FRPP、PVDF、CPVC、UPVC、PVC、RPP、ABS |
| 3 | 密封圈 | PTER、F4 |
| 4 | 內塞 | FRPP、PVDF、CPVC、UPVC、PVC、RPP |
| 5 | 手柄 | ABS |
| 6 | 壓緊螺母 | FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS |
| 7 | 密封 | PTER、F4 |
| 8 | 閥桿 | FRPP、PVDF、CPVC、UPVC、PVC、RPP、ABS |
| DN | D1 | D | L | d | n | ￠ | 公稱壓力 | ||||||||||
| HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | PVDF | RPP | ||||
| 15 | 95 | 65 | 70 | 65 | 60 | 100 | 14 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 | 1.2 | 1 |
| 20 | 105 | 75 | 75 | 75 | 70 | 120 | 16 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 | 1.2 | 1 |
| 25 | 115 | 85 | 90 | 85 | 80 | 140 | 16 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 16 | 1.2 | 1 |
| 32 | 135 | 100 | 160 | 16 | 4 | 18 | 1.2 | 1 | |||||||||
| 40 | 145 | 110 | 105 | 110 | 98 | 165 | 16 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 16 | 1.2 | 1 |
| 50 | 160 | 125 | 120 | 125 | 120 | 180 | 18 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 19 | 1.2 | 1 |
| 65 | 180 | 145 | 140 | 145 | 140 | 220 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 14 | 1.2 | 1 |
| 80 | 195 | 160 | 150 | 160 | 152 | 250 | 25 | 4 | 8 | 8 | 4 | 18 | 19 | 18 | 14 | 1.2 | 1 |
| 100 | 215 | 160 | 175 | 180 | 190 | 280 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 19 | 1.2 | 1 |
| 125 | 245 | 210 | 210 | 210 | 216 | 320 | 30 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 22 | 1 | 0.8 |
| 150 | 280 | 240 | 240 | 240 | 240 | 360 | 30 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 22 | 1 | 0.8 |
| 200 | 335 | 295 | 295 | 295 | 298 | 400 | 35 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 22 | 0.8 | 0.8 |
| 250 | 395 | 350 | 355 | 350 | 362 | 500 | 38 | 12 | 12 | 12 | 12 | 23 | 23 | 23 | 22 | 0.8 | 0.6 |
| 300 | 455 | 400 | 400 | 400 | 432 | 600 | 40 | 12 | 16 | 12 | 12 | 23 | 25 | 23 | 25 | 0.8 | 0.5 |

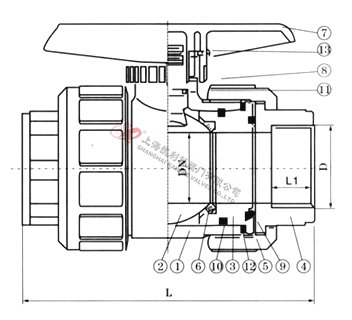

| NO | 名稱 | 材質 |
| 1 | 閥體 | FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS |
| 2 | 球 | FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS |
| 3 | 壓緊 | FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS |
| 4 | 接頭（螺口，承接） | FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS |
| 5 | 拼緊螺帽 | FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS |
| 6 | 密封圈 | PTER、F4 |
| 7 | 手柄 | ABS |
| 8 | 閥桿 | FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS |
| 9 | O型密封圈 | EPDM.FPM |
| 10 | O型密封圈 | EPDM.FPM |
| 11 | O型密封圈 | EPDM.FPM |
| 12 | 密封圈 | EPDM.FPM |
| DN | ZG | D | L | L1 |
工作壓力 (Mpa) |
重量=Kg/臺 | ||
| FRPP | CPVC | PVDF | ||||||
| 15 | 1/2" | 20 | 100 | 15 | 0.6 | 0.15 | 0.25 | 0.25 |
| 20 | 3/4" | 25 | 120 | 17 | 0.6 | 0.2 | 0.28 | 0.35 |
| 25 | 1" | 33 | 135 | 20 | 0.6 | 0.3 | 0.4 | 0.5 |
| 32 | 1 1/4" | 40 | 150 | 23 | 0.6 | 0.5 | 0.65 | 0.8 |
| 40 | 1 1/2" | 50 | 170 | 25 | 0.6 | 0.6 | 1.0 | 1.15 |
| 50 | 2" | 63 | 200 | 28 | 0.6 | 1.0 | 1.65 | 1.85 |
| 65 | 2 1/2" | 75 | 215 | 32 | 0.5 | 1.5 | 2.2 | 2.5 |
| 80 | 3" | 90 | 265 | 35 | 0.4 | 2.2 | 3.7 | 4.2 |
| 100 | 4" | 110 | 360 | 45 | 0.4 | 3.0 | 6.1 | 6.8 |
聲明：【Q41F塑料球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F塑料球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
