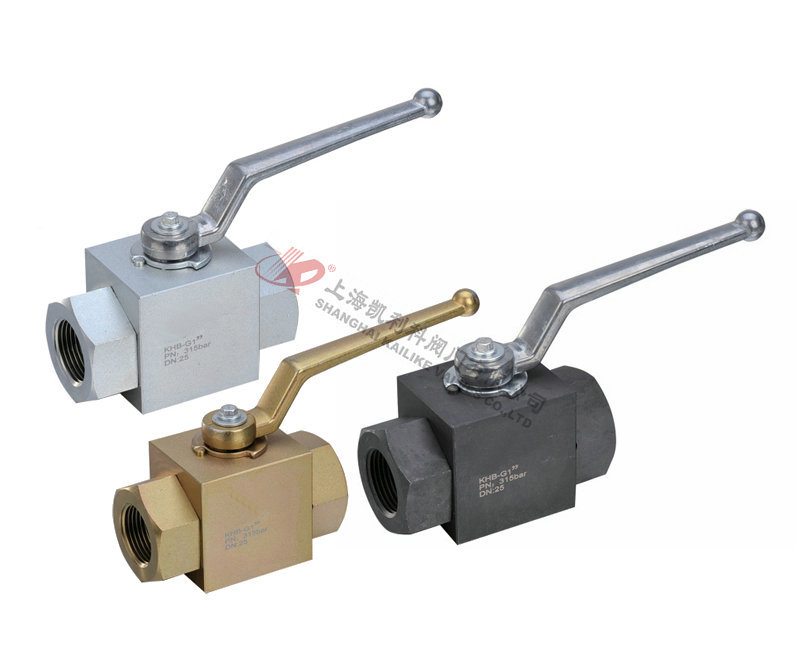

KHB高壓球閥

產品名稱：	KHB高壓球閥	產品型號：	KHB
公稱通徑：	DN6～DN50	結構形式：	球形
公稱壓力：	31.5Mpa～40.0Mpa～50.0Mpa	連接方式：	內螺紋、外螺紋
適用溫度：	-20～+100℃～+170℃	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	上海凱利科閥門有限公司

產品說明

KHB高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。

產品特點

KHB高壓球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。

圖形符號

型號說明

① 系列代號：KHB（BKH）系列、KHM（MKH）系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅

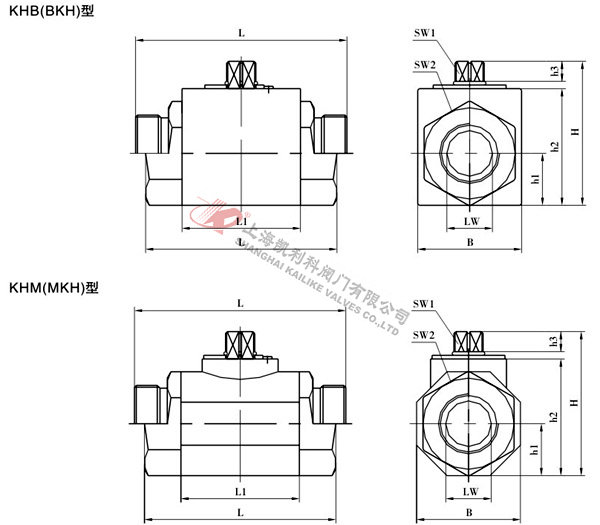

外形結構圖

M連接口略圖

M連接口外形尺寸表

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
KHB-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	45	13.5	33	8	09	22
KHB-M22×1.5	500	08	08	16	M22×1.5	12	76	42	32	49	16	36	10	09	27
KHB-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	49	16	36	10	09	27
KHB-M30×1.5	400	16	15	24	M30×1.5	13	84	48	38	61	19	45	11	09	32
KHB-M36×2	315	20	20	30	M36×2	15	103	60	48	70	25	55	11	12	41
KHB-M42×2	315	25	23	35	M42×2	18	116	65	57	79	28.5	64	11	12	50
KHB-M52×2	315	32	32	40	M52×2	20	149	84	75	101	37.5	84	12	14	60
KHB-M60×2	315	40	38	45	M60×2	22	174	91	85	112	42.5	95	12	14	70

G連接口略圖

G連接口外形尺寸表

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
KHB-G1/8	500	04	06	／	G1/8	10	69	40	26	45	13.5	33	8	09	22
KHB-G1/4	500	06	06	／	G1/4	14	69	40	26	45	13.5	33	8	09	22
KHB-G3/8	500	10	10	／	G3/8	14	72	42	32	49	16	36	10	09	27
KHB-G1/2	500	13	12	／	G1/2	16	83	48	35	49	17	40	10	09	30
KHB-G1/2	400	16	15	／	G1/2	16	83	48	38	61	19	45	11	09	32
KHB-G3/4	315	20	20	／	G3/4	18	95	60	48	70	25	55	11	12	41
KHB-G1	315	25	25	／	G1	21	113	65	57	79	28.5	64	11	12	50
KHB-G 11/4	315	32	32	／	G 11/4	22	110	84	75	101	37.5	84	12	14	60
KHB-G 11/2	315	40	38	／	G 11/2	24	130	91	85	112	42.5	95	12	14	70
KHB-G2	315	50	48	／	G2	26	140	100	105	131	52.5	112	12	14	80

NPT連接口略圖

NPT連接口外形尺寸表

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
KHB-NPT1/8	500	04	06	／	NPT1/8	10	69	40	26	45	13.5	33	8	09	22
KHB-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	45	13.5	33	8	09	22
KHB-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	49	16	36	10	09	27
KHB-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	49	17	40	10	09	30
KHB-NPT1/2	400	16	15	／	NPT1/2	16	83	48	38	61	19	45	11	09	32
KHB-NPT3/4	315	20	20	／	NPT3/4	18	95	60	48	70	25	55	11	12	41
KHB-NPT1	315	25	25	／	NPT1	21	113	65	57	79	28.5	64	11	12	50
KHB-NPT 11/4	315	32	32	／	NPT 11/4	22	110	84	75	101	37.5	84	12	14	60
KHB-NPT 11/2	315	40	38	／	NPT 11/2	24	130	91	85	112	42.5	95	12	14	70
KHB-NPT2	315	50	48	／	NPT2	26	140	100	105	131	52.5	112	12	14	80

LR連接口略圖

LR連接口外形尺寸表

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
KHB-06LR	500	04	04	06	M12×1.5	10	67	40	26	45	13.5	33	8	09	22
KHB-08LR	500	06	06	08	M14×1.5	10	67	40	26	45	13.5	33	8	09	22
KHB-10LR	500	08	08	10	M16×1.5	11	74	42	32	49	16	36	10	09	27
KHB-12LR	500	10	10	12	M18×1.5	11	74	42	32	49	16	36	10	09	27
KHB-15LR	500	13	12	15	M22×1.5	12	82	48	35	53	17	40	10	09	30
KHB-15LR	500	12	12	15	M22×1.5	12	82	48	38	61	19	45	11	09	32
KHB-18LR	500	13	12	18	M26×1.5	12	82	48	35	53	17	40	10	09	30
KHB-18LR	400	16	15	18	M26×1.5	12	82	48	38	61	19	45	11	09	32
KHB-22LR	315	20	19	22	M30×2	14	101	60	48	70	25	55	11	12	41
KHB-28LR	315	25	24	28	M36×2	14	108	65	57	79	28.5	64	11	12	50
KHB-35LR	315	32	30	35	M45×2	16	141	84	75	101	37.5	84	12	14	60
KHB-42LR	315	40	36	42	M52×2	16	162	91	85	112	42.5	95	12	14	70

SR連接口略圖

SR連接口外形尺寸表

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
KHB-08SR	500	04	05	08	M16×1.5	12	73	40	26	45	13.5	33	8	09	22
KHB-10SR	500	06	06	10	M18×1.5	12	73	40	26	45	13.5	33	8	09	22
KHB-12SR	500	08	08	12	M20×1.5	12	76	42	32	49	16	36	10	09	27
KHB-14SR	500	10	10	14	M22×1.5	14	80	42	32	49	16	36	10	09	27
KHB-16SR	500	13	12	16	M24×1.5	14	86	48	35	53	17	40	10	09	30
KHB-16SR	500	12	12	16	M24×1.5	14	86	48	38	61	19	45	11	09	32
KHB-20SR	500	13	12	20	M30×2	16	90	48	35	53	17	40	10	09	30
KHB-20SR	400	16	15	20	M30×2	16	90	48	38	61	19	45	11	09	32
KHB-25SR	315	20	20	25	M36×2	18	109	60	48	70	25	55	11	12	41
KHB-30SR	315	25	25	30	M42×2	20	120	65	57	79	28.5	64	11	12	50
KHB-38SR	315	32	30	38	M52×2	22	153	84	75	101	37.5	84	12	14	60



聲明：【KHB高壓球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的KHB高壓球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
