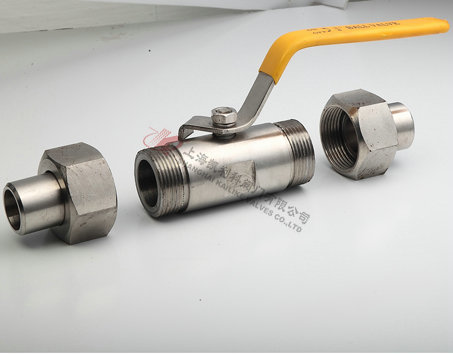

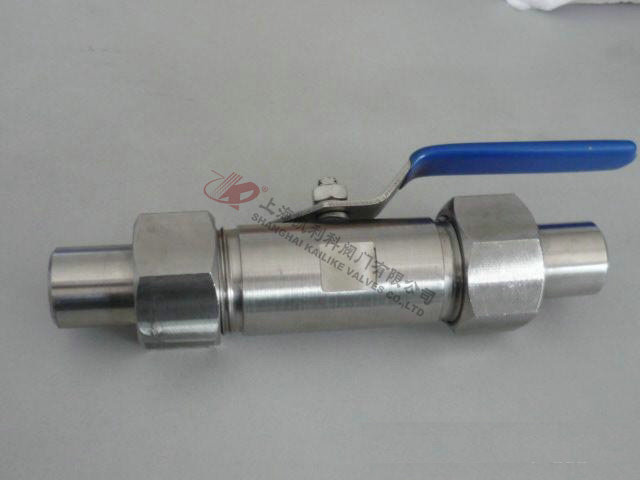

Q21F外螺紋球閥

產品名稱：	外螺紋球閥	產品型號：	Q21F
公稱通徑：	DN6～DN50	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa（W.O.G）	連接方式：	外螺紋
適用溫度：	-20～232℃～350℃	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣及某些腐蝕性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q21F外螺紋球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

產品特點

Q21F外螺紋球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW），并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

產品特征

公稱壓力	適用介質	適用穩定范圍	螺紋類型
1.6-6.4MPa	水、油、氣及某些腐蝕性液體（W。O。G）	-20～232℃～350℃	G。NPT。BSPT。BSP。DI259/2999

主要技術參數

公稱通徑	DN（mm）	6～100mm
公稱壓力	PN（MPa）	2.5	4.0	6.4
試驗壓力	強度試驗壓力	3.8	6.0	9.6
	高密封試驗壓力	3.0	4.8	7.6
	低壓氣密封試驗壓力	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等。
適用溫度	< 150℃（PTFE） < 300℃（PLL）

主要零件材料

零件名稱	閥體	球體、閥桿	手柄	密封圈	墊片、填料
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不銹鋼SS304	聚四氟乙烯PTFE 對位聚笨PPL	聚四氟乙烯PTFE 對位聚笨PPL
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P	1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R	SS316/Cr18Ni12Mo2Ti	SS316/Cr18Ni12Mo2Ti

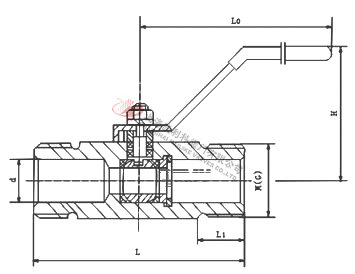

外形結構圖



主要尺寸表

公稱直徑	尺寸
	d	L	L1	M	Lo	Q61對焊接頭總長
6	8	85	15	20×1.5	110	166
10	10	85	16	24×1.5	110	166
15	10	85	18	30×2	110	172
20	13	90	18	36×2	110	187
25	17	100	20	42×2	110	227
32	22	120	20	52×2	150	235
40	25	135	25	60×3	150	255
50	32	140	25	72×3	150	291

螺紋標準:GB196
