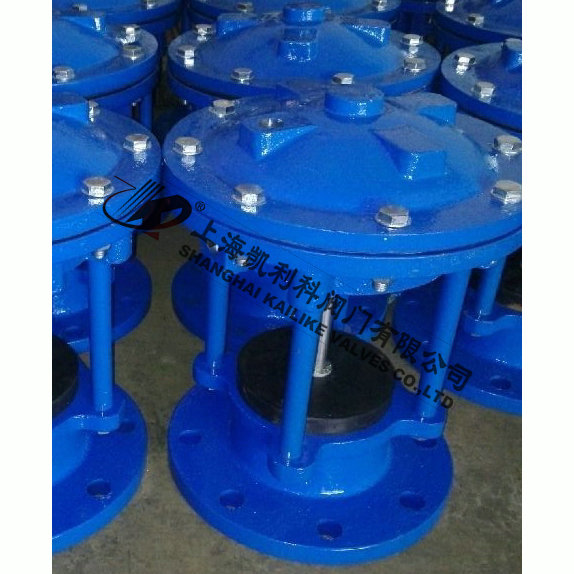

JM742X隔膜式池底排泥閥

產品名稱：	隔膜式池底排泥閥	產品型號：	JM742X
公稱通徑：	DN100～DN400	功能作用：	池底排泥
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	驅動方式：	液動、氣動
閥體材質：	鑄鐵、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

JM742X隔膜式池底排泥閥用于自來水公司或污水廠的各類水池的底部，通過換向閥的控制排除池底的泥沙及污物。是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁用以掃除池底沉淀的泥沙和污物。

工作原理

JM742X隔膜式池底排泥閥由閥體，上下隔膜腔、膜片、閥桿、二位四通換向閥以及閥瓣等零件組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。當二位四通換向閥處于一態位，主閥中腔進水，上腔通往大氣，膜片在水的壓力下帶動閥瓣上升，主閥開啟，池底的泥沙等污物開始排放。當二位四通換向閥處于二態位，主閥中腔水排向水池，上腔進水，關閉主閥，停止泥沙的排放。此閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙污物。反應迅速，關閉準確 ，密封性強、開關性能好，檢修方便，使用壽命可達五年以上。

技術參數

1. 工作壓力：1.0Mpa
2. 介質：水
3.使用溫度：常溫
4.隔膜室工作壓力：0.3-1.0
5.隔膜室工作液：氣、清水

零部件材料

零件名稱	閥體	隔膜上腔	隔膜下腔	閥板	閥桿	拼帽	隔膜片
材料	HT200	HT200	HT200	HT200	不銹鋼	A3鋼	耐磨丁晴橡膠和尼龍

外形結構圖



主要外形尺寸

法蘭連接尺寸 按JB78	DN	100	150	200	250	300	350	400
	H	260	375	250	525	585	600	680

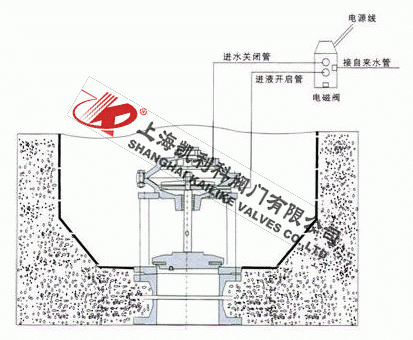

安裝示意圖

聲明：【JM742X隔膜式池底排泥閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JM742X隔膜式池底排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
