CS45H,CS15H鐘形浮子式倒吊桶疏水閥

產品名稱：	鐘形浮子式倒吊桶疏水閥	產品型號：	CS45H、CS15H
公稱通徑：	DN15～DN65	結構形式：	鐘形浮子式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭、內螺紋
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

CS45H、CS15H鐘形浮子式倒吊桶疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。

產品特點

1、即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、耐水擊倒吊桶結構不會因水擊而遭到損壞，使用壽命長。
3、排空氣性能好倒吊桶上設有溢出排氣孔，可有效地預防蒸汽氣鎖和空氣氣堵。
4、允許背壓高背壓率達85%。
5、維修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。

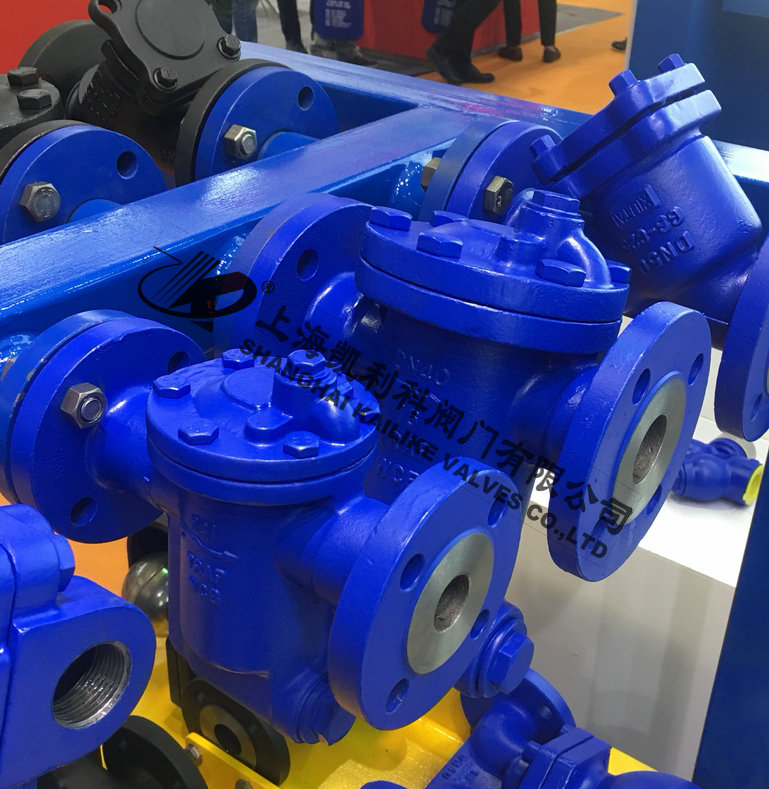

產品圖

排量圖

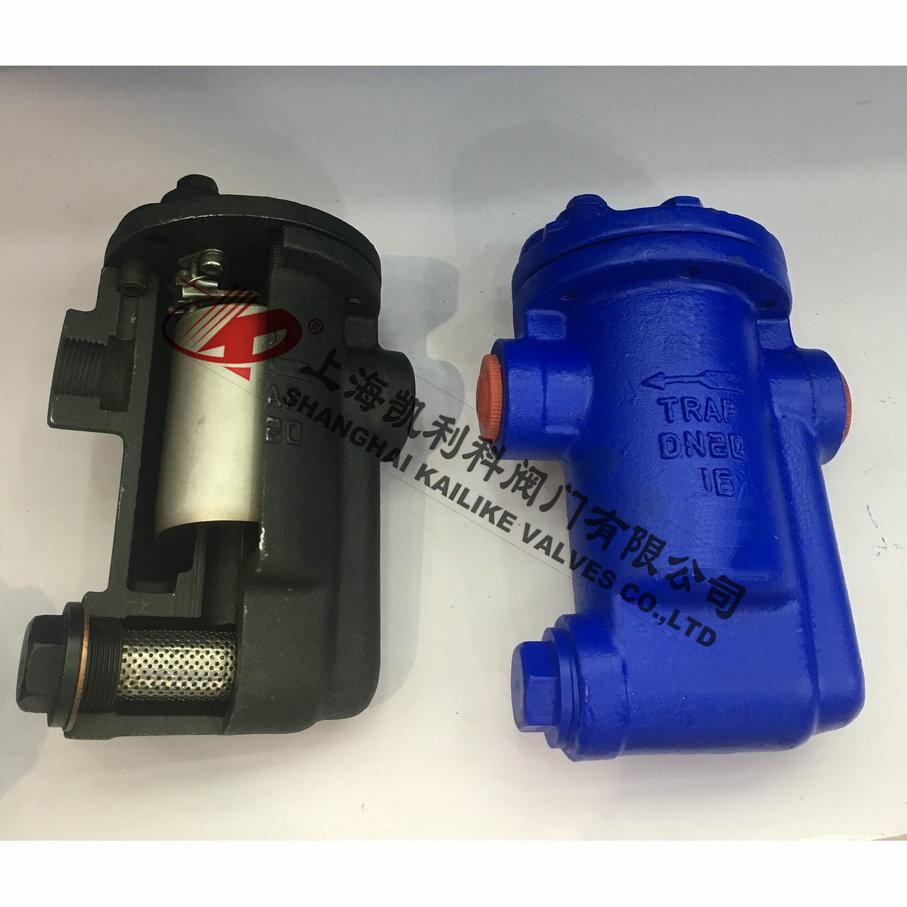

結構分析圖



主要零部件

序號	名稱	材料
1	閥蓋	WCB
2	封圈	304
3	螺堵	2Cr13
4	吊支架	2Cr13
5	掛支架	2Cr13
6	浮筒	H62
7	螺母	H62
8	螺柱	65Mn
9	閥體	304
10	增壓筒	45
11	濾網	35CrMoA
12	濾網座	304+石墨

外形結構圖

主要外形尺寸

型號	口徑DN	L	H	h	W
CS45H	15	170	166	94	102
	20	170	166	94	102
	25	210	166	94	102
	32	230	290	160	142
	40	230	290	160	142
	50	230	290	160	142
	65	280	290	160	142

主要外形尺寸

型號	口徑DN	L	H	h	W
CS15H	15	120	166	94	102
	20	120	166	94	102
	25	130	166	94	102
	32	200	290	160	142
	40	200	290	160	142
	50	200	290	160	142

主要外形尺寸

型號	口徑DN	L	H	h	W
ER116	15	310	280	140	140
	20	310	280	140	140
	25	310	280	140	140
	32	310	280	140	140
	40	310	295	145	147
	50	330	295	145	147

主要外形尺寸

型號	口徑DN	L	H	h	W
ER105	15	200	280	140	140
	20	200	280	140	140
	25	200	280	140	140
	32	200	280	140	140
	40	200	280	140	140
	50	215	295	145	147

主要外形尺寸

型號	口徑DN	L	H	h	W
ER105F	15	270	280	140	140
	20	270	280	140	140
	25	270	280	140	140
	32	270	280	140	140
	40	270	280	140	140
	50	270	290	145	147

主要外形尺寸

型號	口徑DN	L	H	h	W
ER25	25	380	210	180	345
	32	380	210	180	345
	40	380	210	180	345
	50	380	210	180	345
