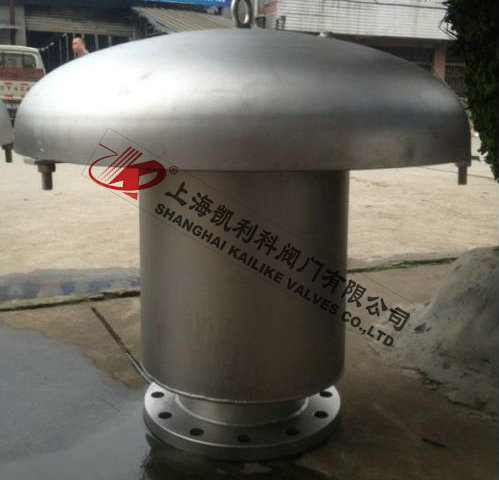

GYA石油儲罐液壓安全閥

產品名稱：	石油儲罐液壓安全閥	產品型號：	GYA
公稱通徑：	DN80～DN250	結構形式：	活瓣式
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-40ºC～+80ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	柴油、汽油、石油、天然氣	生產廠家：	上海凱利科閥門有限公司

產品說明

GYA石油儲罐液壓安全閥是裝設在油罐頂上，保護油罐安全的一個重要附件。當機械呼吸閥發生故障時，石油儲罐液壓安全閥就能代替機械呼吸閥進行排氣或放氣。

產品作用

GYA石油儲罐液壓安全閥一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。

外形結構圖



主要外形尺寸

型號	規格	安裝尺寸（毫米）							重量
		d	D	D1	D2	n-d1	L	H
GYA-80	80	85	185	150	?125	4-18	376	424	38
GYA-100	100	105	205	170	?145	4-18	500	605	42
GYA-150	150	148	260	225	?200	818	650	705	66
GYA-200	200	210	315	280	?255	8-?18	900	755	97
GYA-250	250	264	370	335	?310	12-18	1050	885	140



產品用途

1、石油儲罐液壓安全閥是（活瓣式）呼吸閥的安全備用設備，它的吸氣和呼氣的動作壓力略高于（活瓣式）呼吸閥，在呼吸閥一旦失靈或在冬季其活瓣凍結時，石油儲罐液壓安全閥的液封即被破壞從而保護油罐免遭破壞。
2、石油儲罐液壓安全閥裝于油罐頂部與呼吸閥配合使用。
3、控制壓力：+56毫米水柱至-50毫米水柱。

安裝說明

（l）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥?？煞?br /> 式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。
（2）安全閥應垂直安裝在鍋商、集箱的最高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。
（3）杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。
（4）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。
（5）安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。
（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝腔 作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。

注意事項

一、各種安全閥都應垂直安裝。
二、安全閥出口處應無阻力，避免產生受壓現象。
三、安全閥在安裝前應專門測試，并檢查其官密封性。
四、對使用中的安全閥應作定期檢查。


聲明：【GYA石油儲罐液壓安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GYA石油儲罐液壓安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
