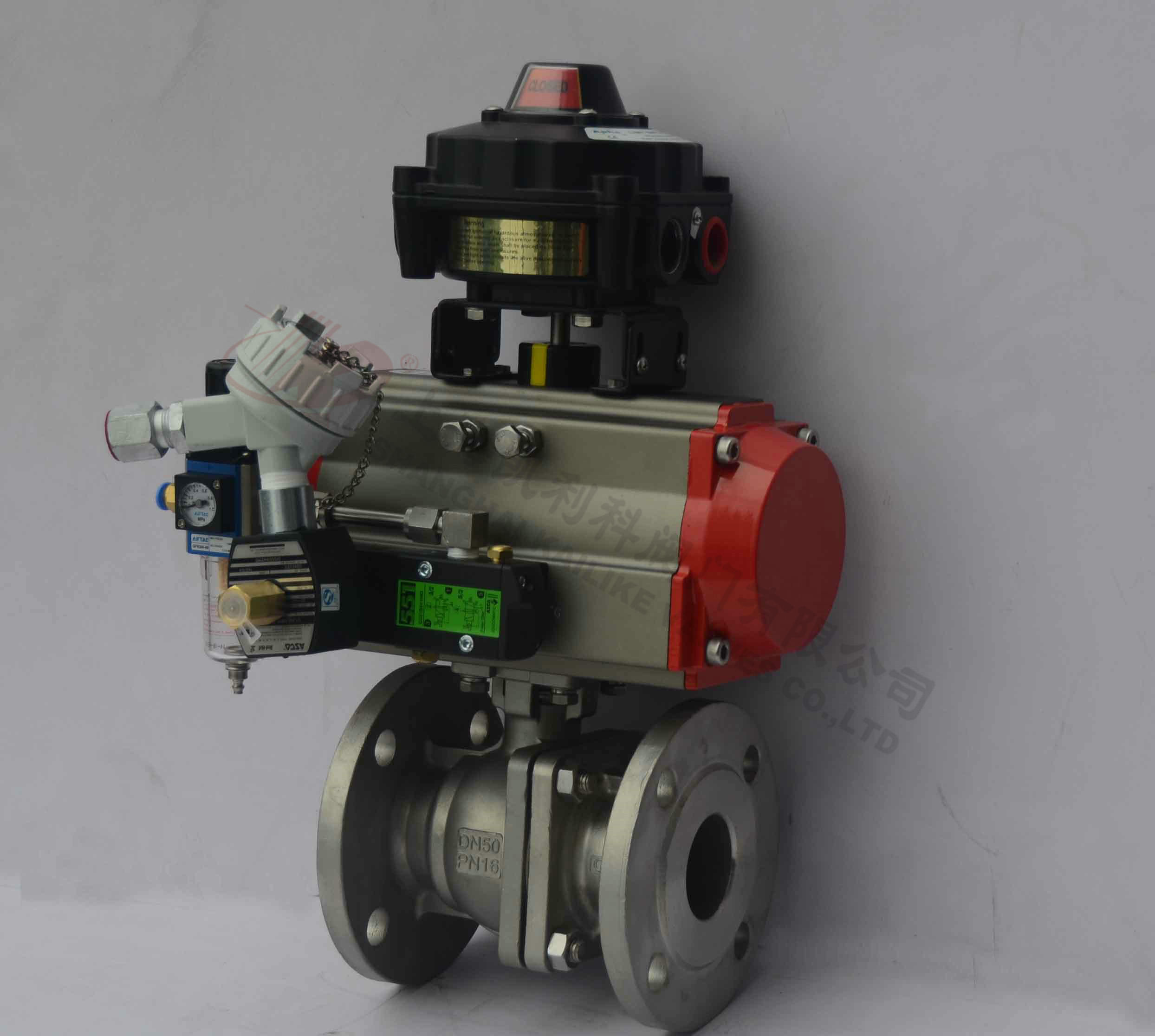

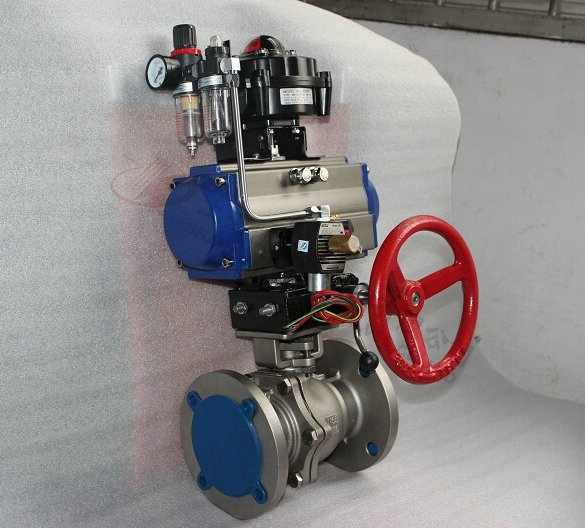

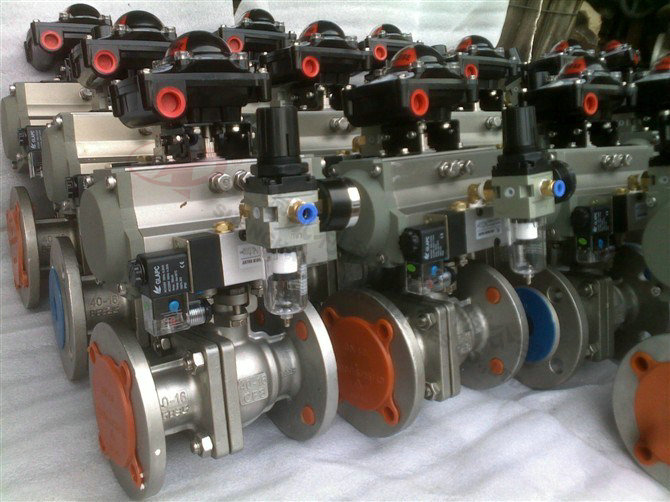

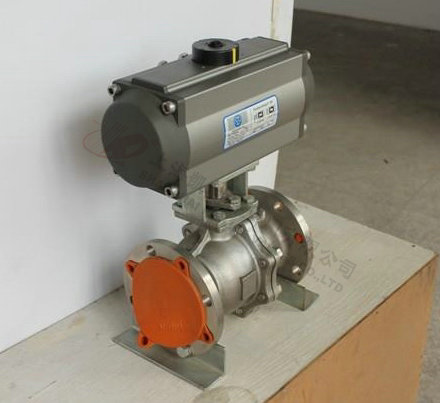

Q641H,Q641Y氣動高溫球閥

產品名稱：	氣動高溫球閥	產品型號：	Q641H/Y
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～16.0Mpa	連接方式：	法蘭、對夾、內螺紋、焊接
適用溫度：	≤550ºC	驅動方式：	氣動(可佩帶手動)
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q641H/Y氣動高溫球閥是采用金屬硬密封球閥及活塞式氣動執行器組成。密封面采用金屬硬密封閥座，可適用于≤500°以內的介質。氣動高溫球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動高溫球閥整體具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高溫球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

主要技術參數及性能

公稱通徑DN(mm)	15～300	執行器型號	GT、AT、AW系列單雙作用氣動執行器
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 10.0、16.0、MPa	供氣壓力	0.4～0.7MPa
閥體形式	兩段式鑄造球閥	氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
連接形式	法蘭式、焊接式	環境溫度	-30～+70℃
閥芯形式	"O"型球形閥芯	作用形式	單作用執行機構、雙作用執行機構
密封填料	柔性石墨、金屬纏繞墊片	可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
流量特性	近似快開型	采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
適用溫度	PPL≤300℃、硬密封≤450℃
基本誤差	帶定位器：小于全行程的±2%
死區	帶定位器：小于全行程的2%
可調范圍	250：1
配置執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

主要設計標準

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

主要零件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

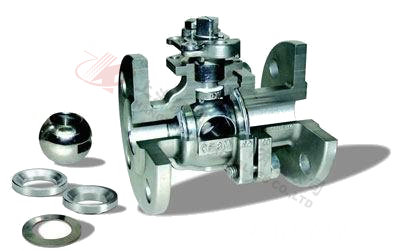

內部解剖圖

主要性能規范

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

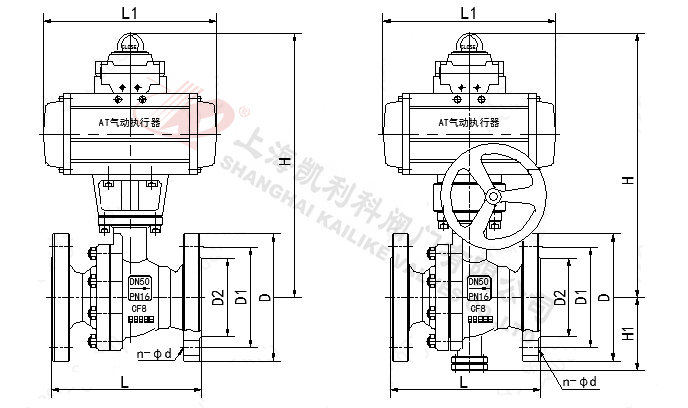

外形結構圖

安裝連接尺寸

公稱通徑DN(mm)	主要尺寸				法蘭尺寸
					PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	235	/	140	95	65	46	4-14	95	65	46	4-14
20	140	242	/	140	105	75	45	4-14	105	75	56	4-14
25	150	245	/	140	115	85	65	4-14	115	85	65	4-14
32	165	267	/	164	140	100	76	4-18	140	100	76	4-18
40	180	267	/	164	150	110	84	4-18	150	110	84	4-18
50	200	310	102	190	165	125	99	4-18	165	125	99	4-18
65	220	340	114	210	185	145	118	4-18	185	145	118	8-18
80	250	373	127	247	200	160	132	8-18	200	160	132	8-18
100	280	430	152	276	220	180	156	8-18	235	190	156	8-22
125	320	520	184	348	250	210	184	8-18	270	220	184	8-26
150	360	560	219	378	285	240	211	8-22	300	250	211	8-26
200	400	710	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30
