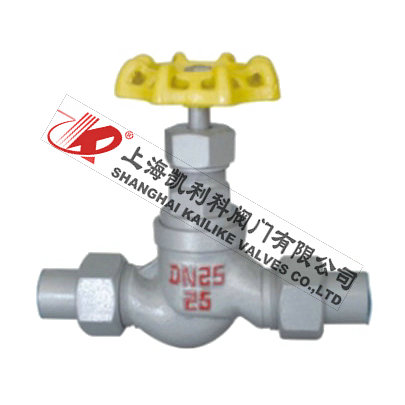

J11B內螺紋氨用截止閥

產品名稱：	內螺紋氨用截止閥	產品型號：	J11B
公稱通徑：	DN10～DN32	結構形式：	截止式
公稱壓力：	2.5MPa	連接方式：	內螺紋
適用溫度：	-40ºC～+200ºC	驅動方式：	手輪
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	氨氣、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

J11B內螺紋氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氨氣，燃氣管道的傳送，并滿足長期可靠使用的要求，其密封性、可維修性、安全性等。

產品特點

1、針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣專用閥在閥體材料上選用耐腐蝕鋼(低溫碳素鋼添加耐蝕合金元素),可耐氨氣、液氨腐蝕,低溫可至－40℃，最大限度保證工況條件使用要求。
2、氨用截止閥密封副配對結構型式采用球、平面型,密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
3、產品中法蘭采用凹凸密封結構,即使在管道壓力波動的情況下，保證中法蘭密封絕對可靠。
4、上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，確保閥門在使用期限內填料函無介質泄露，消除了普通閥門填料函密封薄弱、介質易外漏,甚至造成事故的可能。

主要零件材料

零件名稱	閥體、閥蓋	密封圈	填料	填料壓蓋	閥桿	墊片
J11B-25Z	灰鑄鐵	巴氏合金	聚四氟乙烯	碳　　鋼		聚四氟乙烯
J11F-25Z	灰鑄鐵	聚四氟乙稀

性能規范

公稱壓力 PN（MPA）	試驗壓力 PS（MPa）	適用介質	適用溫度（℃）
2.5	3.8	氨氣、 氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃

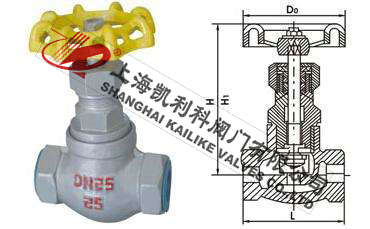

外形結構圖

主要外形尺寸

名　稱	總長(L)	閥體長（L）	全開（H）	全關（H1）	手輪直徑（D0）	連接方式
DN10	63	-	-	110	80	3/3"管柱螺紋
DN15	73	50	165	138	100	1/2"管柱螺紋
DN20	86	55	170	142	100	3/4"管柱螺紋
DN25	-	58		160	120	1"管柱螺紋
DN32	-	77		185	140	11/4"管柱螺紋



聲明：【J11B內螺紋氨用截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J11B內螺紋氨用截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
