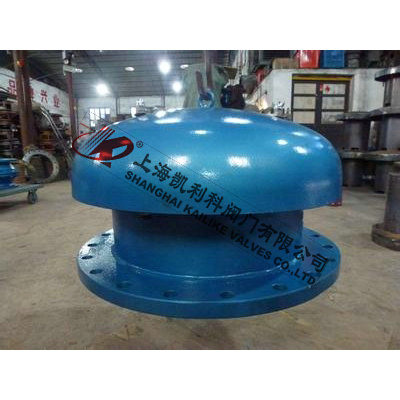

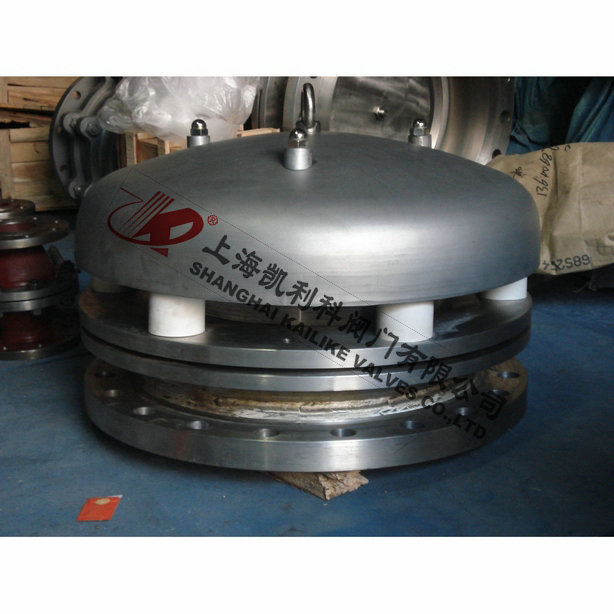

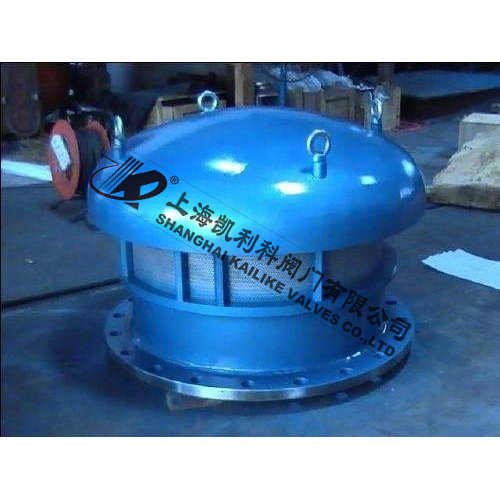

HXP2,HXP1泄壓人孔

產品名稱：	泄壓人孔	產品型號：	HXP2 、HXP1
公稱通徑：	DN450～DN750	功能作用：	吸入氣體、或排放氣體
公稱壓力：	1.6MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐
閥體材質：	碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

HXP2、HXP1泄壓人孔安裝在石油、化工等物料儲罐頂上的安全應急通風裝置。通常與呼吸閥配套使用，是為了避免因意外原因造成罐內急劇超壓或真空時，起到壓力泄放或氣體吸入的作用。產品是采用全天候密封結構，以配重來調節吸入閥瓣和泄壓蓋的開閉，具有定壓排放、定壓吸入、開閉靈活、安全可靠等特點。

工作原理

HXP2、HXP1泄壓人孔正常工作情況下，HXP2型壓力排放吸入閥、HXP1型壓力排放閥基本保持密封狀態，儲罐處于正常壓力。當呼吸閥正常工作滿足不了因意外原因造成儲罐壓力急劇超壓時，HXP2型壓力排放吸入閥或HXP1型壓力排放閥的泄壓蓋自動頂開，進行緊急泄壓，使罐內壓力保持正常；當罐內壓力急劇減壓或超真空時，吸入閥便開啟急劇吸入大氣、維護罐內正常壓力，以保護儲罐安全。所不同的是HXP2型既可吸入、又可排放；而HXP1型只能排放，不能吸入，請用戶在選型時予以區別。

工作壓力

殼體材料	碳鋼、不銹鋼
密封件材料	耐油石棉、聚四氟乙烯
環境溫度	-30C——+60C
操作壓力	-392pa~+1961pa(-40mmH2O+200mmH2O)

外形結構圖



主要外形尺寸（排放或吸入）HXP2

規格	安裝尺寸
	DN	D	D1	H	Φ
HXP2-Dn500	Φ 500	Φ 700	Φ 635	375	Φ706
HXP2-DN600	Φ 600	Φ 815	Φ 749.5	480	Φ808

外形結構圖



主要外形尺寸（排放）HXP1

規格	安裝尺寸
	DN	D	D1	H	Φ
HXP1-Dn450	Φ450	Φ635	Φ 578	370	Φ658
HXP1-Dn500	Φ500	Φ700	Φ 635	380	Φ608
HXP1-Dn600	Φ600	Φ815	Φ 749.5	480	Φ808
HXP1-Dn700	Φ700	Φ837	Φ 795	540	Φ908
HXP1-Dn750	Φ750	Φ887	Φ846	600	Φ955
