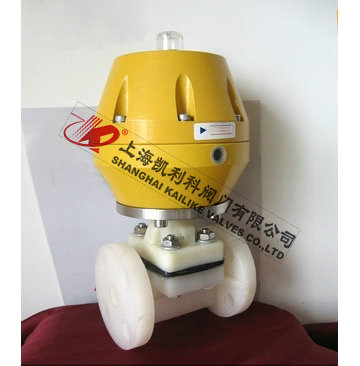

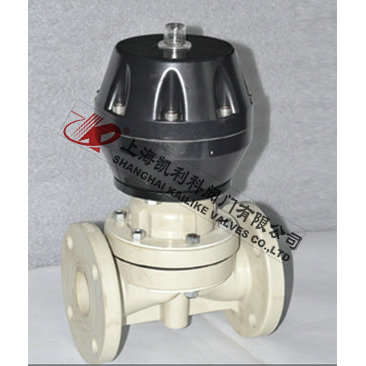

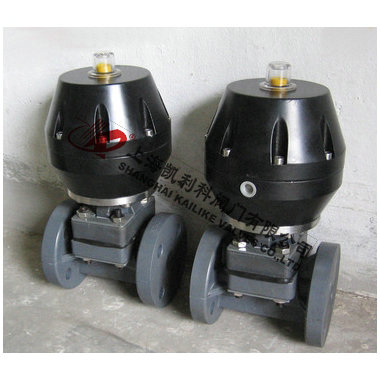

G641F-6S型PVDF氣動隔膜閥、PVDF氣動塑料隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。過流部件C采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
| 產品名稱： | PVDF氣動隔膜閥、PVDF氣動塑料隔膜閥 | 產品型號： | G641F-6S |
| 公稱通徑： | DN15～DN300 | 結構形式： | 直通 |
| 公稱壓力： | 0.6MPa～1.0MPa～1.6MPa | 連接方式： | 法蘭、承插焊、雙由令 |
| 適用溫度： | -29ºC～+140ºC | 驅動方式： | 氣動 |
| 閥體材質： | PVC、UPCV、CPCV、PVDF、ABS、RPP | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油品、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 氣缸材質 | 聚酰胺PA、鋁合金 |
| 氣動附件 |
限位開關、電磁閥、過濾減壓閥 定位器比例調節式 |
| 氣源壓力 | 4－6bar |
| 公稱通徑 | DN15-300mm |
| 公稱壓力 | EPDM膜片：10bar PTFE膜片：6bar |
| 適用溫度 | -30~+60℃ |

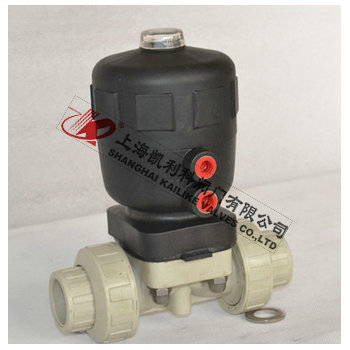

| 連接方式 | 雙由令、法蘭 |
| 閥體材質 | PVC、PP、PPH、PVDF |
| 閥座襯里 | 橡膠、襯氟 |
| 膜片材質 | EPDM、PTFE、NBR |
| 適用介質 | 空氣、水、油等 |
| 口徑 | 工作溫度（℃） | 質量（㎏） | ||||||||||
| mm | RPP | PVC | ASB | UPVC | PVDF | CPVC | RPP | PVC | ASB | UPVC | PVDF | CPVC |
| DN15 | 100 | 0.6 | 90 | 0.6 | 120 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 1.2 | 0.8 |
| DN20 | 100 | 0.6 | 90 | 0.6 | 120 | 0.6 | 0.9 | 0.9 | 0.9 | 0.9 | 1.6 | 0.9 |
| DN25 | 100 | 0.6 | 90 | 0.6 | 120 | 0.6 | 1.0 | 1.0 | 1.0 | 1.0 | 1.8 | 1.0 |
| DN32 | 100 | 0.6 | 90 | 0.6 | 120 | 0.6 | 0.3 | 0.3 | 0.3 | 0.3 | 2.4 | 0.3 |
| DN40 | 100 | 0.6 | 90 | 0.6 | 120 | 0.6 | 0.8 | 0.8 | 1.8 | 1.8 | 3 | 0.8 |
| DN50 | 100 | 0.6 | 90 | 0.6 | 120 | 0.6 | 2.5 | 2.5 | 2.6 | 2.6 | 3.9 | 2.5 |
| DN65 | 100 | 0.6 | 90 | 0.6 | 120 | 0.6 | 5 | 5 | 5.1 | 5.1 | 7.8 | 5 |
| DN80 | 100 | 0.6 | 90 | 0.6 | 120 | 0.6 | 6.1 | 6.1 | 6.2 | 6.2 | 8.9 | 6.1 |
| DN100 | 100 | 0.6 | 90 | 0.6 | 120 | 0.6 | 9.7 | 9.7 | 9.9 | 9.9 | 15 | 9.7 |
| DN125 | 100 | 0.4 | 90 | 0.4 | 120 | 0.4 | 13.5 | 13.5 | 13.8 | 13.8 | 21 | 13.5 |
| DN150 | 100 | 0.4 | 90 | 0.4 | 120 | 0.4 | 25 | 25 | 25.5 | 25.5 | 37 | 25 |
| DN200 | 100 | 0.4 | 90 | 0.4 | 120 | 0.4 | 36.5 | 36.5 | 37.2 | 37.2 | 56 | 36.5 |

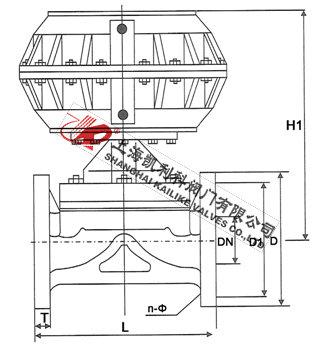

| 通徑 | D1 | 尺寸 | |||||||||||||||||
| D | L | T | H1 | n | ¢ | ||||||||||||||
|
D (HG) |
JIS | DIN | ANSI | L(HG) | JIS | DIN | ANSI | n(HG) | JIS | DIN | ANSI | ¢(HG) | JIS | DIN | ANSI | ||||
| 15 | 95 | 65 | 70 | 65 | 60 | 125 | 110 | 130 | 110 | 14 | 125 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 |
| 20 | 105 | 75 | 75 | 75 | 70 | 135 | 120 | 150 | 120 | 16 | 130 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 |
| 25 | 115 | 85 | 90 | 85 | 80 | 145 | 130 | 160 | 130 | 16 | 145 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 16 |
| 32 | 135 | 100 | 160 | 16 | 180 | 4 | 4 | 4 | 4 | 18 | |||||||||
| 40 | 145 | 110 | 105 | 110 | 100 | 180 | 180 | 200 | 180 | 16 | 220 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 16 |
| 50 | 160 | 125 | 120 | 125 | 120 | 210 | 210 | 230 | 210 | 18 | 250 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 19 |
| 65 | 180 | 145 | 140 | 145 | 140 | 250 | 250 | 290 | 250 | 22 | 280 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 19 |
| 80 | 195 | 160 | 150 | 160 | 152 | 300 | 280 | 310 | 280 | 25 | 340 | 4 | 8 | 4 | 4 | 18 | 19 | 18 | 19 |
| 100 | 215 | 180 | 175 | 180 | 190 | 350 | 340 | 350 | 340 | 25 | 370 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 19 |
| 125 | 245 | 210 | 210 | 210 | 216 | 400 | 410 | 400 | 410 | 30 | 420 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 22 |
| 150 | 280 | 240 | 240 | 240 | 240 | 460 | 480 | 480 | 480 | 30 | 480 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 22 |
| 200 | 335 | 295 | 290 | 295 | 298 | 570 | 570 | 570 | 570 | 35 | 625 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 22 |
| 250 | 390 | 395 | 400 | 395 | 362 | 680 | 680 | 680 | 680 | 38 | 726 | 12 | 12 | 12 | 12 | 23 | 23 | 23 | 25 |

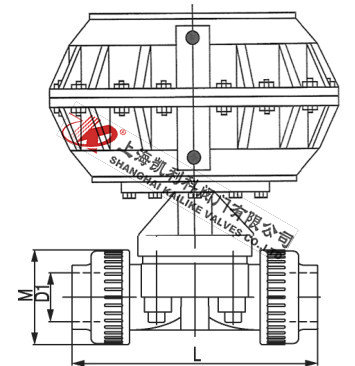

| 口徑 | M | D | L | 執行器 |
| DN15 | 43 | 20 | 196 | 55 |
| DN20 | 53 | 25 | 221 | 55 |
| DN25 | 60 | 32 | 234 | 85 |
| DN32 | 74 | 40 | 253 | 85 |
| DN40 | 83 | 50 | 284 | 85 |
| DN50 | 103 | 63 | 321 | 105 |
聲明：【PVDF氣動隔膜閥,PVDF氣動塑料隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的PVDF氣動隔膜閥,PVDF氣動塑料隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
