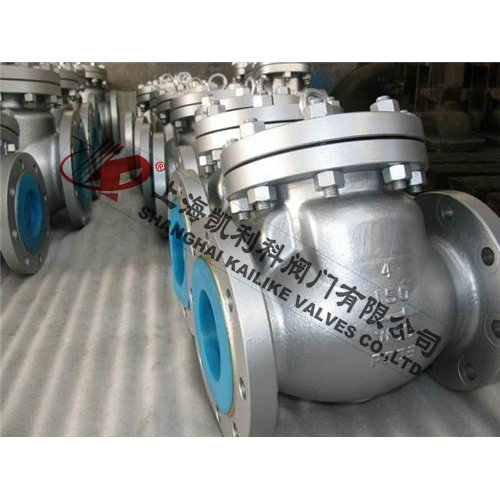

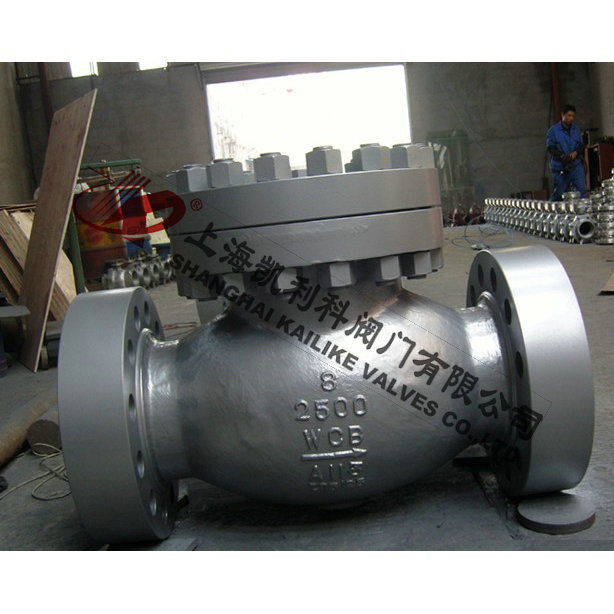

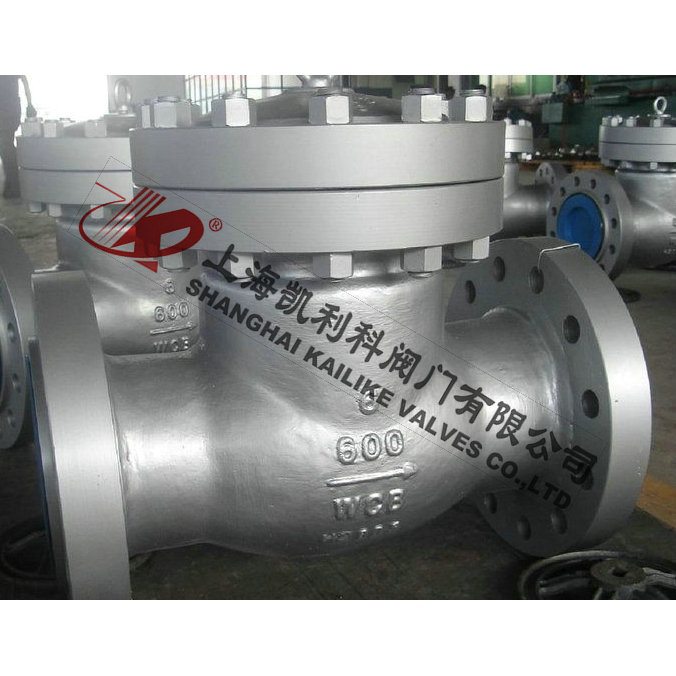

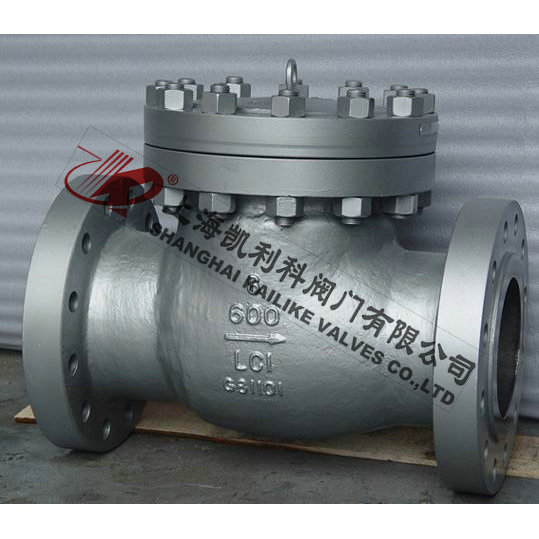

H44H,H44W美標法蘭止回閥

產品名稱：	美標法蘭止回閥	產品型號：	H44H、H44W
公稱通徑：	DN50～DN600	結構形式：	旋啟式
公稱壓力：	150LB～2500LB	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

H44H、H44W美標法蘭止回閥廣泛適用于公稱壓力150LB-2500LB，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。

結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

引用標準

設計與制造：API 6D
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598

壓力試驗

公稱壓力 PN(lb)	強度試驗		水密封試驗		氣密封試驗
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料

殼體	ASTM A216 WCB				ASTM A351 CF8
閥瓣及支架	WCB	CF8	CF8M	Monel
銷軸	F6a	F304	F316	Monel	F304
閥瓣表面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
閥座表面	13Cr STL STL	304 STL	316 STL	Monel	304 304 STL
殼體	ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
閥瓣及支架
銷軸	F304L F316L F316L
閥瓣表面	304L 304L STL		316 316 STL		316L 316L STL
閥座表面	304L STL STL		316 STL STL		316L STL STL

外形結構圖



主要外形尺寸

磅級	公稱通徑(DN)		主要連接尺寸 (mm)							外形尺寸	重量 (kg)
	in	mm	L	D	D1	D2	b	f	z-φd	H
150Lb (2.0Mpa) (10K)	2	50	203	152	120.5	92	16	1.6	4-19	165	17
	21/2	65	216	178	139.5	105	17.5	1.6	4-19	175	25
	3	80	241	190	152.5	127	19.5	1.6	4-19	190	29
	4	100	292	229	190.5	157	24	1.6	8-19	215	50
	5	125	330	254	216	186	24	1.6	8-22	245	75
	6	150	356	279	241.5	216	25.5	1.6	8-22	265	85
	8	200	495	343	298.5	270	29	1.6	8-22	320	150
	10	250	622	406	362	324	30.5	1.6	12-25	365	240
	12	300	698	483	432	381	32	1.6	12-25	415	350
	14	350	787	533	476	413	35	1.6	12-29	460	460
	16	400	864	597	540	470	37	1.6	16-29	495	580
	20	500	978	698	635	584	43	1.6	20-32	590	840
	24	600	1295	813	749.5	692	48	1.6	20-35	650	1140
	28	700	1448	927	863.5	800	71.5	1.6	28-35	870	1320
300Lb (5.0MPa) (20K)	2	50	267	165	127	92	22.5	1.6	8-19	190	28
	21/2	65	292	190	149	105	25.5	1.6	8-22	205	33
	3	80	318	210	168	127	28 5	1.6	8-22	220	45
	4	100	356	254	200	157	32	1.6	8-22	245	70
	5	125	400	279	235	186	35	1.6	8-22	275	110
	6	150	444	318	270	216	36.5	1.6	12-22	295	150
	8	200	533	381	330	270	41.5	1.6	12.25	330	230
	10	250	622	444	387.5	324	48	1.6	16-29	420	390
	12	300	711	521	451	381	51	1.6	16-32	480	520
	14	350	838	584	514.5	413	54	1.6	20-32	535	710
	16	400	864	648	571.5	470	57.5	1.6	20-35	585	890
	20	500	1016	775	686	584.5	63.5	1.6	24-35	685	1360
	24	600	1364	914.5	813	692.5	70	1.6	24-41	785	2040
600Lb (10.0MPa)	2	50	292	165	127	92	26	6.4	8-19	210	32
	21/2	65	330	190	149	100	29	6.4	8-22	230	42
	3	80	356	210	168	127	32	6.4	8-22	255	60
	4	100	432	273	216	157	38	6.4	8-25	295	95
	5	125	508	330	266.5	186	45	6.4	8-29	310	120
	6	150	559	355.5	292	216	47.5	6.4	12-29	365	220
	8	200	660	419.5	349	270	56	6.4	12-32	420	390
	10	250	787	508	432	324	63.5	6.4	16-35	505	630
	12	300	838	559	489	381	66.5	6.4	20-35	545	870
	14	350	889	603.5	527	413	710	6.4	20-38	600	940
	16	400	991	686	603	470	76.5	6.4	20-41	650	1100

注：①如法蘭密封面采用凸面以外的形式，請在訂貨時注明。

主要外形尺寸150LB

口徑		Class150(PN20)
DN	NPS	L			d	H
		RF	RTJ	BW
50	2	203	216	203	51	132
65	21/2	216	229	216	64	147
80	3	241	254	241	76	176
100	4	292	305	292	102	198
125	5	330	343	330	127	255
150	6	356	368	356	152	320
200	8	495	508	495	203	380
250	10	622	635	622	254	440
300	12	699	711	699	305	480
350	14	787	800	787	337	530
400	16	864	876	864	387	580
450	18	978	991	978	438	618
500	20	978	991	978	489	657

主要外形尺寸300LB

口徑		Class300(PN50)
DN	NPS	L			d	H
		RF	RTJ	BW
50	2	267	283	267	51	144
65	21/2	292	308	292	64	169
80	3	318	333	318	76	210
100	4	356	371	356	102	260
125	5	400	416	400	127	295
150	6	445	460	445	152	326
200	8	533	549	533	203	380
250	10	622	638	622	254	440
300	12	711	727	711	305	520
350	14	838	854	838	337	540
400	16	864	879	864	387	588
450	18	978	994	978	438	670
500	20	1016	1035	1016	489	720

主要外形尺寸600LB

口徑		Class600(PN110)
DN	NPS	L			d	H
		RF	RTJ	BW
50	2	292	295	292	51	170
65	21/2	330	333	330	64	178
80	3	356	359	356	76	246
100	4	432	435	432	102	290
125	5	508	511	508	127	320
150	6	559	562	559	152	360
200	8	660	664	660	203	430
250	10	787	791	787	254	502
300	12	838	841	838	305	554

主要外形尺寸900LB

口徑		Class900(PN150)
DN	NPS	L			d	H
		RF	RTJ	BW
50	2	368	371	368	51	200
65	21/2	419	422	419	64	220
80	3	381	384	381	76	280
100	4	457	460	457	102	320
125	5	559	562	559	127	360
150	6	610	613	610	152	400
200	8	737	740	737	203	480
250	10	838	841	838	254	560
300	12	965	968	965	305	632

主要外形尺寸1500LB

口徑		Class1500(PN260)
DN	NPS	L			d	H
		RF	RTJ	BW
50	2	368	371	368	51	210
65	21/2	419	422	419	64	240
80	3	470	473	470	76	303
100	4	546	549	546	102	340
125	5	673	676	673	127	380
150	6	705	711	705	144	430
200	8	832	841	832	192	500
250	10	991	1000	991	239	590

主要外形尺寸2500LB

口徑		Class2500(PN420)
DN	NPS	L			d	H
		RF	RTJ	BW
50	2	451	454	451	42	230
65	21/2	508	514	508	52	260
80	3	578	584	578	62	330
100	4	673	683	673	87	370
125	5	794	807	794	96	410
150	6	914	927	914	131	460
200	8	1022	1038	1022	179	530
250	10	1270	1292	1270	223	620
