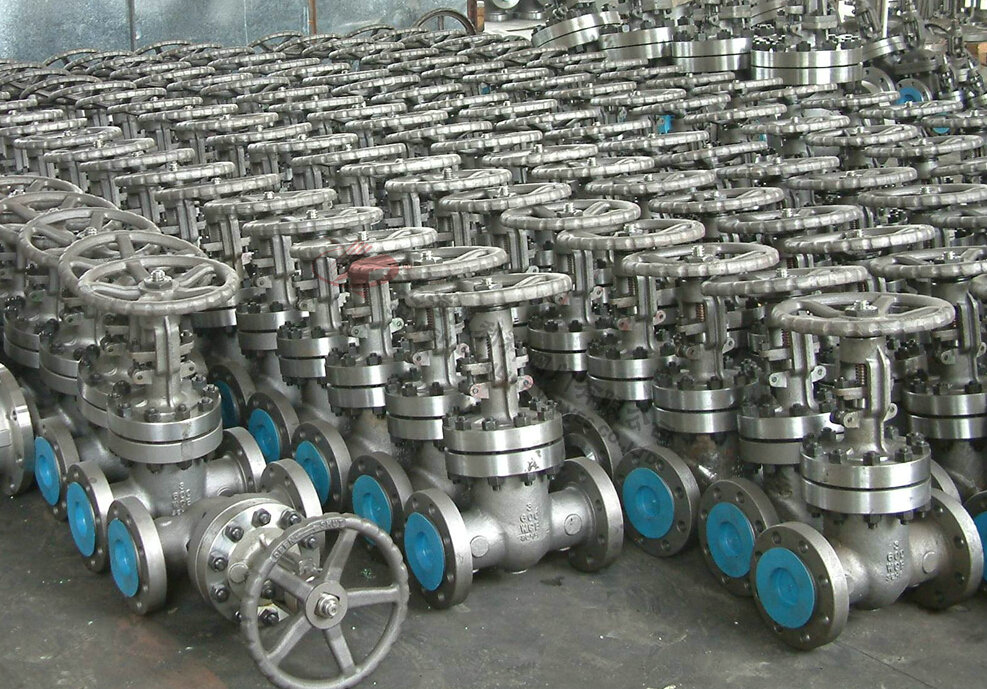

Z41H高壓鑄鋼閘閥

產品名稱：	高壓鑄鋼閘閥	產品型號：	Z41H
公稱通徑：	DN15～DN300	結構形式：	閘板式
公稱壓力：	1.6Mpa～25.0Mpa	連接方式：	法蘭、焊接
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

Z41H高壓鑄鋼閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 HB/T9092

主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z41H-100C	100	10.0	≤ 425	水、蒸汽、油品
Z41H-160C	160	16.0
Z41H-250C	250	25.0
Z41Y-100C	100	10.0
Z41Y-160C	160	16.0
Z41Y-250C	250	25.0
Z41Y-100I	100	10.0	≤ 550	蒸汽、油品
Z41Y-160I	160	16.0
Z41Y-250I	250	25.0
Z41W-100P	100	10.0	≤ 200	醋酸類
Z41W-160P	160	16.0
Z41W-250P	250	25.0

主要零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41H-100C	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z41H-160C
Z41H-250C
Z41Y-100			堆焊硬質合金
Z41Y-160
Z41Y-250
Z41Y-100I	鉻鉬鋼	鉻鉬鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41Y-160I
Z41Y-250I
Z41W-100P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z41W-160P
Z41W-250P

外形結構圖

PN100主要外形尺寸

DN	L	D	D1	D2	D8	b	z×ød	H	H1	D0	重量 / kg
25	210	135	100	78	501	24	4×ø18	310	—	—	13
32	230	150	110	82	65	24	4×ø23	320	—	—	20
40	240	165	125	95	75	26	4×ø23	360	—	—	60
50	250	195	145	112	85	28	4×ø25	490	558	360	50
65	280	220	170	138	110	32	8×ø25	540	622	400	70
80	310	230	180	148	115	34	8×ø25	572	671	400	100
100	350	265	210	172	145	38	8×ø30	573	671	400	110
125	400	310	250	210	175	42	8×ø34	744	892	560	180
150	450	350	290	250	205	46	12×ø34	800	972	560	250
200	550	430	360	312	265	54	12×ø41	800	972	560	360
250	650	500	430	382	320	60	12×ø41	1050	1305	—	—
300	750	585	500	442	375	70	16×ø48	1200	1505	—	—

PN160主要外形尺寸

DN	L	D	D1	D2	D8	b	z×ød	H	H1	H0	重量 / kg
15	170	110	75	52	35	24	4×ø18	230	250	200	7
20	190	130	90	62	45	26	4×ø23	260	288	200	10
25	210	140	100	72	50	28	4×ø23	280	310	280	14
32	230	165	115	85	65	30	4×ø25	312	350	320	21
40	260	175	125	93	75	32	4×ø27	350	395	320	26
50	300	215	165	132	95	36	8×ø25	512	612	360	73
65	360	245	190	152	110	44	8×ø30	560	677	360	110
80	390	260	205	168	130	46	8×ø30	585	686	400	141
100	450	300	240	200	160	48	8×ø34	631	751	450	185
125	525	355	285	238	190	60	8×ø41	723	868	560	320
150	600	390	318	270	305	66	12×ø41	820	997	640	462
200	750	480	400	245	265	78	12×ø48	990	1224	720	711

PN250外形尺寸請聯系我司技術部索取。

聲明：【Z41H高壓鑄鋼閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41H高壓鑄鋼閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
