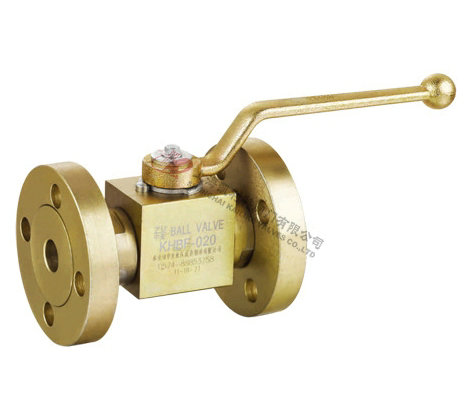

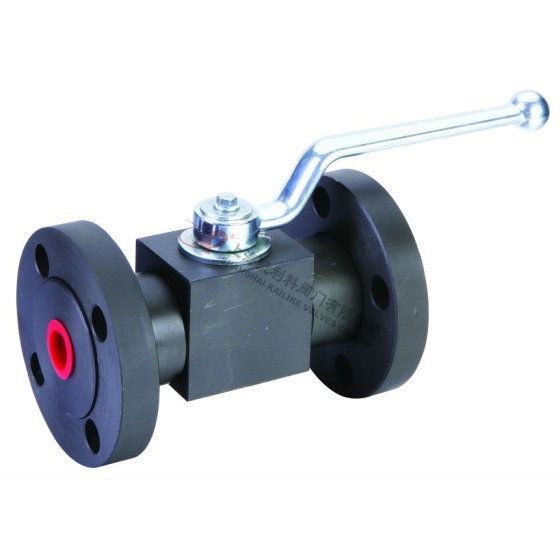

KHBF,KHMF法蘭式高壓球閥

產品名稱：	法蘭式高壓球閥	產品型號：	KHBF、KHMF
公稱通徑：	DN16～DN50	結構形式：	球形
公稱壓力：	1.6Mpa～31.5Mpa～40.0Mpa	連接方式：	法蘭式
適用溫度：	-20～+100℃～+170℃	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	上海凱利科閥門有限公司

產品說明

KHBF、KHMF法蘭式高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。

產品特點

KHBF、KHMF法蘭式高壓球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。

圖形符號



型號說明


① 系列代號：KHBF（KHMF）系列法蘭式高壓球閥
② 公稱通徑：16、20、25、32、40、50mm
③ 壓力范圍：40、63、100、160、250、315bar
④ 閥體材料：1-鋼
⑤ 球體材料：1-鋼
⑥ 工作溫度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡膠
⑧ 手柄形式：02-鋁質直柄06-鋼質曲柄09-不帶手柄
⑨ 設計序號：由生產商定

外形結構圖



主要外形尺寸表

略型號	壓力范圍	DN	LW	L	L1	D	d1	d2	K	B	b	H	h1	h2	h3	SW1	Z
KHBF-016	10-40	16	15	130	48	95	45	14	65	38	16	62	19	45	11	9	4
KHBF-016	63-160					105		14	75		20
KHBF-016	250-315					130		18	90		26
KHBF-020	10-40	20	20	150	60	105	58	14	75	48	18	75	25	57	11	12	4
KHBF-025	10-40	25	25	160	65	115	68	14	85	57	18	82	28.5	64	11	12	4
KHBF-025	63-160					140		18	100		24
KHBF-025	250					150		22	105		28
KHBF-025	315					160		22	115		34

 主要外形尺寸表

簡略型號	壓力范圍	DN	LW	L	L1	D	d1	d2	k	B	b	H	h1	h2	h3	SW1	Z
KHMF-032	10-40	32	30	180	84	140	78	18	100	75	18	103	37.5	84	12	14	4
KHMF-032	63-160					155		22	110		26
KHMF-040	10-40	40	38	200	91	150	88	18	110	85	18	114	42.5	95	12	14	4
KHMF-040	63-160					170		22	125		28
KHMF-040	250					185		26	135		34
KHMF-040	315					195		26	145		38
KHMF-050	10-40	50	48	230	100	165	102	18	125	105	20	131.5	52.5	112.5	12	14	4
KHMF-050	63					180		22	135		26
KHMF-050	100-160					195		26	145		30
KHMF-050	250					200		26	150		38						8
KHMF-050	315					210		26	160		42

 主要外形尺寸表

簡略型號	壓力范圍	DN	LW	L	L1	D	d1	d2	k	B	b	H	h1	h2	h3	SW1	Z
KHMF-032	10-40	32	30	130	84	140	78	18	100	75	18	103	37.5	84	12	17	4
KHMF-040		40	38	140	91	150	88		110	85	18	114	42.5	95
KHMF-050		50	48	150	100	165	102		125	105	20	131.5	52.5	112.5



聲明：【KHBF,KHMF法蘭式高壓球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的KHBF,KHMF法蘭式高壓球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
