氣動球閥工作原理及作用結構（圖）

來源：m.zhaojiling.cc作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:07

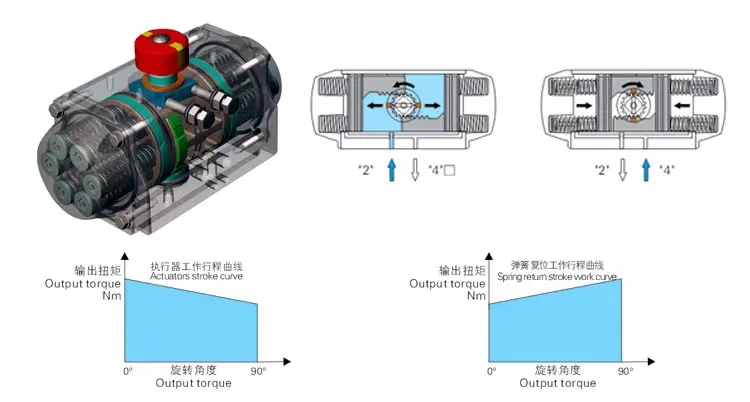

一、氣動球閥工作原理（圖）
氣動球閥是一種常見的控制元件，是通過旋塞閥變化而來。不同的是旋塞閥是圓形，有圓形孔通過它的軸線。那么氣動球閥的用途是什么呢？結構又是什么？下面就讓小編給大家講解一下。

二、氣動球閥作用

氣動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

氣動球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。

三、氣動球閥結構

1.浮動氣動球球閥

氣動球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。

浮動氣動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

2.固定球氣動球閥

氣動球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。

為了減少氣動球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

3.彈性球氣動球閥

氣動球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。

彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
